2.1 প্রধান ইউনিট

অ্যানাস্থেসিয়া মেশিনে কম্প্রেসড O₂, এন₂O ((নাইট্রাস অক্সাইড গ্যাস) যা হাসপাতালের গ্যাস সিলিন্ডার বা কেন্দ্রীয় গ্যাস সিস্টেম থেকে আসে।₂সমস্ত গ্যাসের চাপ ২৮০ কেপিএ-৬০০ কেপিএ হওয়া উচিত।মেশিনের কাজের সিস্টেমে 100μm এর চেয়ে বড় প্রবেশ করা রোধ করার জন্য গ্যাস উত্সের প্রবেশদ্বারে ফিল্টার রয়েছে.

অ্যানাস্থেসিয়া মেশিনের গ্যাস উত্স ইনলেট পাইপলাইন জয়েন্ট একই ধরণের গ্যাসের জন্য নিবেদিত এবং বিনিময়যোগ্য নয়, যা ভুল গ্যাস সংযোগ রোধ করতে পারে।বিভিন্ন গ্যাস উত্স nozzles এবং গ্যাস উত্স পাইপ সব সংশ্লিষ্ট লোগো দিয়ে চিহ্নিত করা হয়. অক্সিজেন পাইপটি 'O' দিয়ে চিহ্নিত করা হয়েছে₂নাইট্রাস অক্সাইড পাইপ ০এন দিয়ে চিহ্নিত করা হয়েছে₂O, এবং বায়ু পাইপটি চিহ্নিত করা হয়েছে Air

কম্প্রেসড O এর পর₂মেশিনে প্রবেশ করে, O₂এবং N₂O একটি গ্যাসে মিশ্রিত করা হবে যা পাঁচটি গ্যাসে বিভক্ত হবে। প্রথম গ্যাসটি ইনপুট গ্যাস সরবরাহের চাপ পর্যবেক্ষণের জন্য চাপ পর্যবেক্ষণ ডিভাইসে সংযুক্ত করা হয়।দ্বিতীয় দ্রুত অক্সিজেন সরবরাহ ভালভ সংযুক্ত করার পর তাজা গ্যাস আউটলেট নেতৃত্ব হবে; তৃতীয়টি আবারও ডিকম্প্রেসড হওয়ার পরে ফ্লোমিটারে প্রবেশ করে;চতুর্থটি অ্যানাস্থেসিয়া ভেন্টিলেটরের সাথে সংযুক্ত হবে এবং ভেন্টিলেটরের ড্রাইভিং গ্যাস হয়ে উঠবে;গ্রাহকরা বায়ুচলাচলের জন্য মেডিকেল গ্যাস পাইপলাইন সিস্টেম ব্যবহার করার সময় অত্যধিক আউটপুট চাপের কারণে বিপদ এড়ানোর জন্য পঞ্চমটি সুরক্ষা ভালভের সাথে সংযুক্ত (এজোস্ট চাপ 600kPa এর বেশি).

কম্প্রেসড নাইট্রোজ অক্সাইডটি অ্যানাস্থেসিয়া মেশিনে প্রবেশ করার পর, এটি যথাযথভাবে আবার ডি-কম্প্রেস করা হবে এবং তারপর প্রবাহ মিটারে প্রবেশ করবে,গ্রাহককে বায়ুচলাচলের জন্য মেডিকেল গ্যাস পাইপলাইন সিস্টেম ব্যবহার করতে বাধা দেওয়ার জন্য অন্য উপায়টি সুরক্ষা ভালভের সাথে সংযুক্ত (৬০০ কেপিএ-এর বেশি নিষ্কাশন চাপ সহ), যা অত্যধিক আউটপুট চাপের কারণে বিপদ সৃষ্টি করতে পারে।

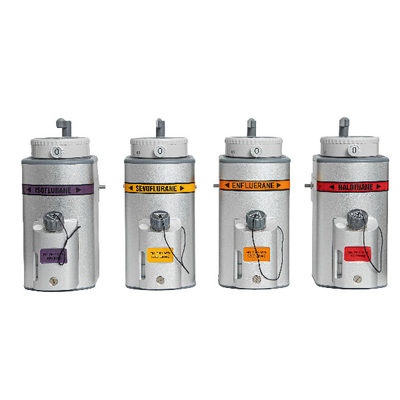

ফ্লো মিটার সব গ্যাস সামঞ্জস্য করে এবং মিশ্র গ্যাসকে অ্যানাস্থেসিয়া বাষ্পীভবনে নিয়ে যায়, এবং তারপর মিশ্র গ্যাস,অ্যানাস্থেটিকের সাথে একসাথে নতুন গ্যাস আউটলেট দ্বারা অ্যানাস্থেসিয়া শ্বাস সার্কিট পাঠানো হবেঅন্য রুটটি এসিজিওতে নিয়ে যাওয়া হয়, যখন শুধুমাত্র একটি রুট বায়ুচলাচল করা হয়।

সিলিন্ডার ব্যবহার করার সময় একটি চাপ নিয়ন্ত্রক ব্যবহার করা আবশ্যক। আউটপুট চাপ 400KPa হওয়া উচিত।চাপ নিয়ন্ত্রক আউটপুট চাপ স্থিতিশীলতা নিশ্চিত করতে পারেন যখন ইনপুট চাপ 1000kpa এবং আউটপুট পোর্ট থেকে চাপ 8kpa বেশী নয়. নিয়ন্ত্রকের আউটপুট প্রান্তে একটি সুরক্ষা ভালভ রয়েছে, যদি ত্রুটি থাকে বা যদি মানুষের তৈরি কারণে আউটপুট চাপ খুব বেশি হয়,সুরক্ষা ভালভ স্বয়ংক্রিয়ভাবে গ্যাস নিষ্কাশন করবে যাতে আউটপুট চাপ নামমাত্র মান পৌঁছায়নিরাপত্তা ভালভের নির্গমন চাপ নামমাত্র ইনপুট চাপের দ্বিগুণের কম নয়।

2.2 অ্যানাস্থেসিয়া শ্বাসকষ্ট সার্কিট

অ্যানাস্থেসিয়া শ্বাস সার্কিট, একটি গ্যাস পথ ডিভাইস রোগীর সাথে সংযুক্ত করা হয়. প্রধান ফাংশন রোগীর anesthesia মিশ্র গ্যাস প্রদান করা হয়, এবং এদিকে,রোগী নিয়মিত শ্বাস-প্রশ্বাস নিতে পারে যেমন অক্সিজেন শ্বাস-প্রশ্বাস এবং CO শ্বাস-প্রশ্বাস₂এটিতে দুটি মোড রয়েছেঃ অটো এবং ম্যানুয়াল। অটো মোডে, রোগীর শ্বাসকষ্ট মেশিন দ্বারা নিয়ন্ত্রিত হয়; যখন ম্যানুয়াল মোডে, রোগীর শ্বাসকষ্ট মেশিন দ্বারা নিয়ন্ত্রিত হয়।রোগীর শ্বাস-প্রশ্বাস ডাক্তার দ্বারা নিয়ন্ত্রিত হয় চামড়ার ব্যাগ চাপানোর মাধ্যমে যা সার্কিটের সাথে সংযুক্ত থাকে.

2.3 অ্যানাস্থেসিয়া ভেন্টিলেটর

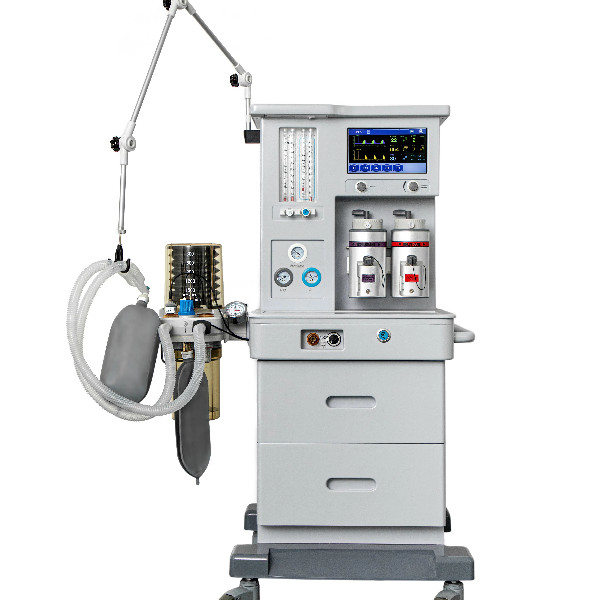

নেশা ভেন্টিলেটর AV-2000A গ্যাস ড্রাইভিং এবং বৈদ্যুতিক নিয়ন্ত্রণ ভেন্টিলেটর ব্যবহার করে

ড্রাইভিং অ্যানাস্থেসিয়া ভেন্টিলেটরের কাজের চাপ 300kPa, প্রবাহ ≤ 200L/min।

অক্সিজেন যা অ্যানাস্থেসিয়া ভেন্টিলেটর চালায়, প্রবাহ নিয়ন্ত্রক ভালভের মাধ্যমে একটি নির্দিষ্ট পরিমাণ গ্যাস গঠন করবে, যা ভাঁজ ব্যাগের গতিবিধি চালানোর জন্য বায়ুচলাচল সার্কিটটি অতিক্রম করে,এভাবে রোগীদের যান্ত্রিক বায়ুচলাচল করা. সর্বাধিক অ্যানাস্থেসিয়া ভেন্টিলেটর শ্বাস প্রবাহ ≤ 60L/মিনিট, সর্বাধিক চাপ ≤ 6kPa।

অ্যানাস্থেসিয়া ভেন্টিলেটরটি উচ্চ গতির ইলেক্ট্রোম্যাগনেটিক ভালভ, উচ্চ সংবেদনশীলতা প্রবাহ সেন্সর, চাপ সেন্সর এবং একক চিপ নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে এবং এটি চালু হওয়ার পরে 10 সেকেন্ডের মধ্যে স্থিতিশীলভাবে কাজ করতে পারে।ভেন্টিলেটরটি রোগীকে যান্ত্রিকভাবে সেট ফ্রিকোয়েন্সি অনুযায়ী ভেন্টিলেট করতে পারে, I/E অনুপাত এবং জলের ভলিউম যখন অ্যানাস্থেটিক কার্যকর হয় এবং রোগীরা নিজেদের শ্বাস নিতে অজ্ঞান হয়ে যায়;অ্যানাস্থেসিয়া ভেন্টিলেটর রোগীদের সাথে একসাথে থাকবে √ যখন রোগীর অপারেশনের পরে নিজেকে শ্বাস নিতে বিবেক থাকে তখন সিঙ্ক্রোনস শ্বাস.

যদি অ্যানাস্থেসিয়া শ্বাসকষ্টের সার্কিটটি 'ম্যানুয়াল কন্ট্রোল' অবস্থায় থাকে, তাহলে অ্যানাস্থেসিয়া ভেন্টিলেটর জলপ্রপাতের পরিমাণ, বায়ুচলাচল ফ্রিকোয়েন্সি এবং শ্বাসযন্ত্রের চাপ ইত্যাদি পর্যবেক্ষণ এবং প্রদর্শন করতে পারে।যদিও এটি শ্বাস নিয়ন্ত্রণে ভূমিকা পালন করে না।.
